Als erfahrener Lieferant von Wickelmaschinen habe ich aus erster Hand miterlebt, welche entscheidende Rolle die Spannungseinstellung für die Leistung und Effizienz dieser Maschinen spielt. Die Spannungskontrolle ist nicht nur ein technisches Detail; Es ist der Dreh- und Angelpunkt, der den gesamten Wickelprozess zusammenhält und alles von der Produktqualität bis zur Langlebigkeit der Maschine beeinflusst. In diesem Blogbeitrag werde ich mich mit den verschiedenen Methoden zur Spannungseinstellung in einer Wickelmaschine befassen und Erkenntnisse teilen, die auf jahrelanger Branchenerfahrung basieren.
Manuelle Spannungseinstellung
Die manuelle Spannungseinstellung ist die einfachste und traditionellste Methode. Dabei stellt der Bediener die Spannung mithilfe mechanischer Komponenten wie Knöpfe, Hebel oder Bremsen physisch ein. Diese Methode ist einfach und kostengünstig und eignet sich daher für kleine Betriebe oder Wickelaufgaben mit relativ stabilen Anforderungen.
Beispielsweise kann ein Bediener bei der Kleinserienfertigung einfacher Spulen eine handbetätigte Bremse verwenden, um die Spannung des Wickelmaterials zu erhöhen oder zu verringern. Durch Drehen eines Knopfes lässt sich die Reibung zwischen Bremse und Materialrolle einstellen und so die Spannung steuern. Allerdings hat die manuelle Anpassung ihre Grenzen. Dies hängt stark von den Fähigkeiten und der Erfahrung des Bedieners ab und es kann schwierig sein, über längere Zeiträume oder beim Hochgeschwindigkeitsaufwickeln eine konstante Spannung aufrechtzuerhalten. Kleine Abweichungen in den Aktionen des Bedieners können zu einer inkonsistenten Produktqualität führen, beispielsweise zu ungleichmäßig gewickelten Spulen oder losen Lagen.
Federbelastete Spanner
Federbelastete Spanner sind eine Weiterentwicklung gegenüber der manuellen Einstellung. Diese Geräte nutzen Federn, um eine konstante Kraft auf das Wickelgut auszuüben. Die Spannung wird durch Einstellen der Vorspannung der Feder eingestellt. Wenn das Material aufgewickelt wird, komprimiert oder dehnt sich die Feder als Reaktion auf Änderungen in der Materialbewegung aus und sorgt so für eine relativ stabile Spannung.
Federbelastete Spanner sind relativ kostengünstig und einfach zu installieren. Sie werden häufig in Anwendungen eingesetzt, bei denen die Spannungsanforderungen nicht besonders präzise sind, aber dennoch konsistenter sein müssen, als die manuelle Einstellung bieten kann. Beispielsweise können beim Aufwickeln einiger unkritischer Kabel oder Bänder federbelastete Spanner dafür sorgen, dass das Material sauber und ohne übermäßiges Durchhängen oder Spannen aufgewickelt wird. Allerdings werden sie auch durch Faktoren wie Federermüdung und Temperaturschwankungen beeinflusst, die dazu führen können, dass die Spannung im Laufe der Zeit schwankt.
Pneumatische Spannungsregelung
Pneumatische Spannungskontrollsysteme verwenden Druckluft zur Regulierung der Spannung. Diese Systeme bestehen typischerweise aus einem Pneumatikzylinder, einem Druckregler und einem Steuerventil. Der Druck im Pneumatikzylinder wird so eingestellt, dass eine bestimmte Kraft auf das Wickelgut ausgeübt und so die Spannung gesteuert wird.
Einer der Hauptvorteile der pneumatischen Spannungsregelung ist ihre Fähigkeit, ein hohes Maß an Kontrolle und Reaktionsfähigkeit zu gewährleisten. Es kann sich schnell an Änderungen der Wickelgeschwindigkeit oder der Materialeigenschaften anpassen. Beispielsweise kann bei Hochgeschwindigkeitswickelvorgängen die pneumatische Spannungsregelung eine stabile Spannung aufrechterhalten, selbst wenn die Maschine beschleunigt oder abbremst. Darüber hinaus sind pneumatische Systeme relativ sauber und können in Umgebungen eingesetzt werden, in denen ölbasierte Hydrauliksysteme nicht geeignet sind. Sie erfordern jedoch eine zuverlässige Druckluftquelle und die anfänglichen Investitions- und Wartungskosten können relativ hoch sein.
Elektronische Spannungsregelung
Die elektronische Spannungsregelung ist die fortschrittlichste und präziseste Methode, die heute verfügbar ist. Diese Systeme messen mithilfe von Sensoren die Spannung des Wickelguts in Echtzeit und passen die Spannung entsprechend an. Die Sensoren können auf verschiedenen Prinzipien basieren, beispielsweise auf Wägezellen, Dehnungsmessstreifen oder optischen Sensoren.

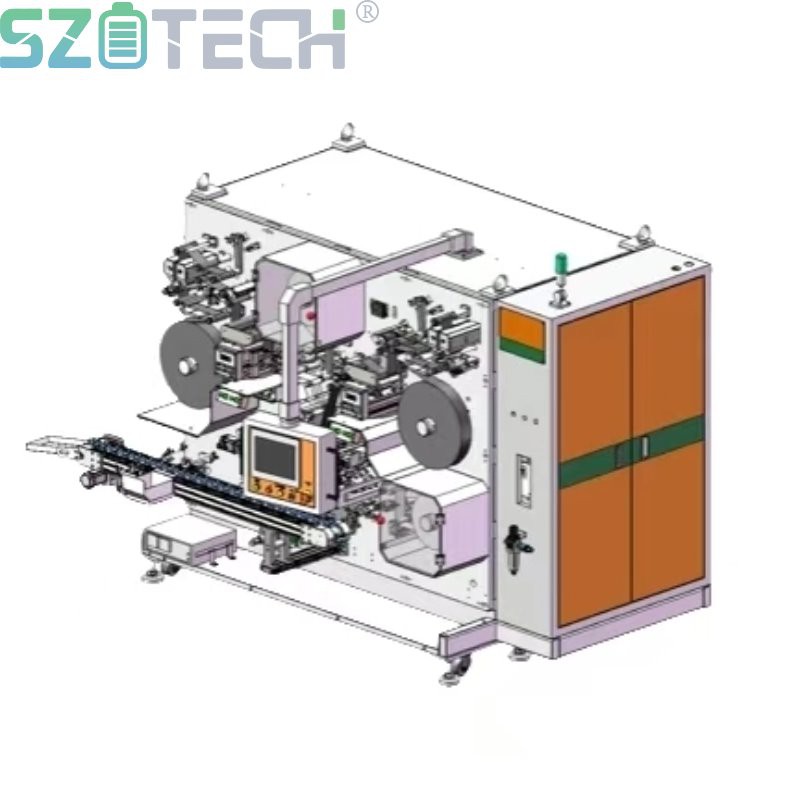

Die gemessenen Spannungsdaten werden an eine Steuerung gesendet, die dann den Antriebsmotor oder das Bremssystem anpasst, um die gewünschte Spannung aufrechtzuerhalten. Elektronische Spannungskontrollsysteme bieten mehrere Vorteile. Sie können eine extrem hohe Genauigkeit erreichen, wobei die Spannungsschwankungen nur wenige Prozent betragen. Sie sind außerdem äußerst anpassungsfähig und können so programmiert werden, dass sie unterschiedliche Wickelprofile und Materialeigenschaften verarbeiten. Beispielsweise bei der Herstellung vonBatteriewickelmaschineWo eine präzise Spannungsregelung für die Leistung und Sicherheit der Batterie von entscheidender Bedeutung ist, werden häufig elektronische Spannungsregelungssysteme eingesetzt.
Allerdings sind elektronische Spannungskontrollsysteme die teuerste Option. Sie erfordern eine anspruchsvolle Programmierung und Wartung, und jede Fehlfunktion des Sensors oder Controllers kann zu erheblichen Produktionsproblemen führen.
Geschlossene Spannungsregelung
Die Spannungsregelung mit geschlossenem Regelkreis ist eine Weiterentwicklung der elektronischen Spannungsregelung. In einem geschlossenen System überwacht der Spannungssensor kontinuierlich die tatsächliche Spannung des Wickelguts und die Steuerung vergleicht diesen Wert mit dem Sollwert. Wenn es eine Abweichung gibt, passt die Steuerung sofort die Spannungsbeaufschlagungseinrichtung (z. B. einen Motor oder eine Bremse) an, um die Spannung wieder auf das gewünschte Niveau zu bringen.
Dieser Rückkopplungsmechanismus stellt sicher, dass die Spannung unter verschiedenen Betriebsbedingungen stabil bleibt. Wenn beispielsweise die Wickelgeschwindigkeit plötzlich ansteigt, erkennt das geschlossene Regelkreissystem die daraus resultierende Spannungsänderung und passt die Bremskraft oder das Motordrehmoment an, um die eingestellte Spannung aufrechtzuerhalten. Die Spannungsregelung mit geschlossenem Regelkreis wird häufig in Hochpräzisionsanwendungen eingesetzt, beispielsweise beim Wickeln von Mikrospulen für elektronische Geräte oder bei der Herstellung hochwertiger optischer Fasern.
Auswahl der richtigen Methode zur Spannungseinstellung
Bei der Auswahl einer Spannungseinstellungsmethode für eine Wickelmaschine müssen mehrere Faktoren berücksichtigt werden. Der erste ist das erforderliche Maß an Präzision. Wenn die Anwendung eine äußerst genaue Spannungsregelung erfordert, beispielsweise bei der Herstellung von Hochleistungsbatterien oder elektronischen Präzisionsbauteilen, sind elektronische oder geschlossene Spannungsregelungssysteme die beste Wahl.
Ein weiterer wichtiger Faktor ist die Produktionsmenge. Für kleine oder intermittierende Produktion können manuelle oder federbelastete Spanner ausreichend sein. Für eine kontinuierliche Produktion in großem Maßstab sind jedoch in der Regel fortschrittlichere und automatisierte Systeme erforderlich, um eine gleichbleibende Qualität und hohe Effizienz sicherzustellen.
Auch die Beschaffenheit des Wickelmaterials spielt eine Rolle. Einige Materialien reagieren empfindlicher auf Spannungsschwankungen als andere. Beispielsweise erfordern empfindliche Folien oder dünne Drähte eine präzisere Spannungskontrolle, um Schäden zu vermeiden. Im Gegensatz dazu tolerieren dickere Kabel oder Bänder möglicherweise einen größeren Spannungsbereich.
Schließlich müssen das Budget und die verfügbaren Ressourcen der Produktionsanlage berücksichtigt werden. Fortschrittliche Spannungskontrollsysteme können teuer in der Anschaffung und Wartung sein, daher ist es wichtig, die Kosten mit den Vorteilen in Einklang zu bringen.
Abschluss
Die Spannungseinstellung ist ein entscheidender Aspekt beim Betrieb der Wickelmaschine. Die richtige Methode zur Spannungseinstellung kann die Qualität der gewickelten Produkte deutlich verbessern, die Produktionseffizienz steigern und die Lebensdauer der Wickelmaschine verlängern. Unabhängig davon, ob Sie sich für eine einfache manuelle Methode oder ein hochentwickeltes elektronisches System mit geschlossenem Regelkreis entscheiden, ist es wichtig, die spezifischen Anforderungen Ihrer Anwendung zu verstehen und eine fundierte Entscheidung zu treffen.
Wenn Sie auf der Suche nach einer Wickelmaschine sind oder Ratschläge zu Methoden zur Spannungseinstellung benötigen, sind wir für Sie da. Unser Expertenteam verfügt über umfassende Erfahrung in der Wickelmaschinenindustrie und kann Ihnen maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen anbieten. Kontaktieren Sie uns noch heute, um ein Gespräch über Ihre Wickelanforderungen zu beginnen und herauszufinden, wie unsere Produkte Ihren Produktionsprozess verbessern können.
Referenzen
- „Winding Technology Handbook“ von John A. Schey
- „Grundsätze der Spannungsregelung im Wickelbetrieb“ von der Industry Research Group
